ماژول کاهنده ولتاژ قابل تنظیم (LM2596) 3A با نمایشگرسگمنت

این ماژول یک مبدل DC/DC کاهنده است که بر پایه آی سی تنظیم کننده LM2596 تولید شده است . در این ماژول دو پایه برای ورودی ولتاژ و دو پایه برای خروجی در نظر گرفته شده است . پایه های ورودی +IN و –IN و پایه های خروجی +OUT و –OUT نشان داده شده اند . ولتاژ ورودی قابل پذیرش برای این ماژول بین 4 تا 40 ولت DC است . با استفاده از پتانسیومتر تعبیه شده روی بورد میتوانید ولتاژ خروجی را بین 1.25 ولت تا 37 ولت تنظیم کنید .

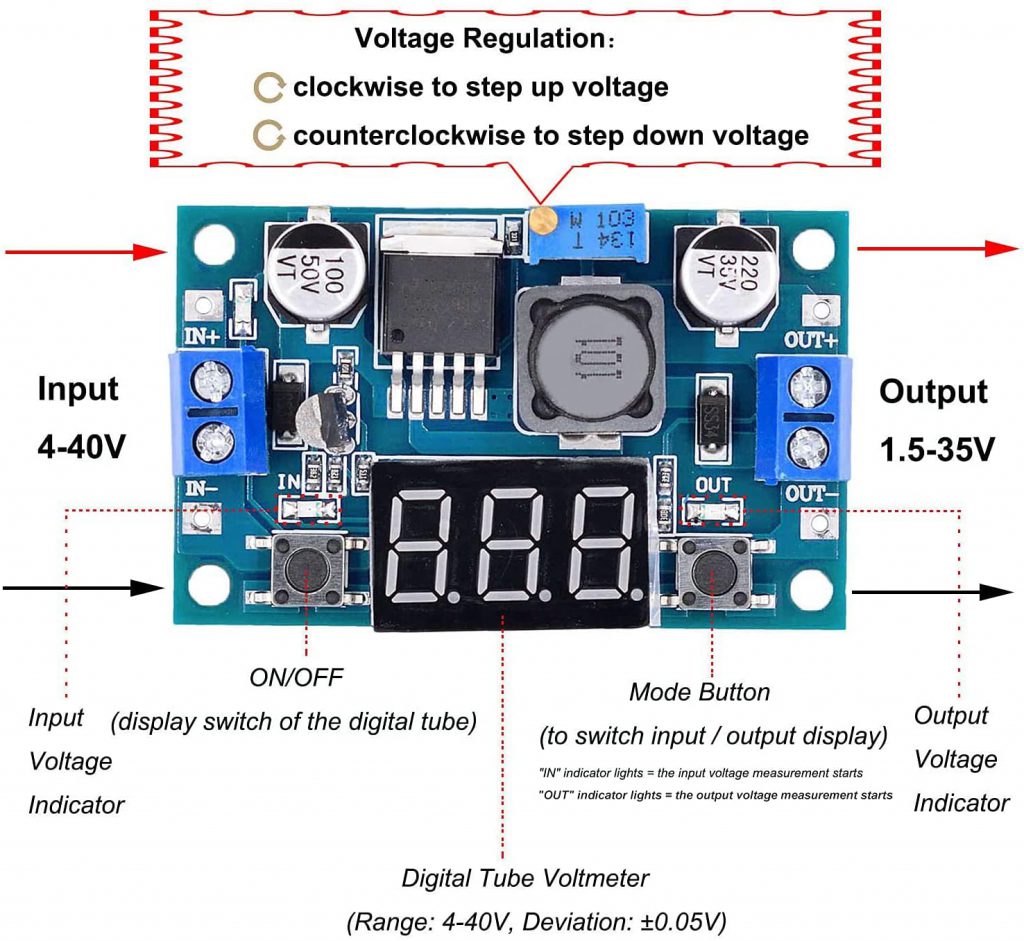

جهت افزایش ولتاژ خروجی پتانسومتر را درجهت عقربه های ساعت و جهت کاهش ولتاژ خروجی درجهت خلاف عقربه های ساعت بپیچانید

کلید سمت چپ برای روشن/خاموش کردن نمایشگر سون سگمنت و کلید سمت راست برای تنظیم مد نمایشگر میباشد

با فشار کلید سمت راست میتوانید مقدار نمایشگر را بین ولتاژ ورودی و خروجی انتخاب نمایید که با اینکار نشانگر ال ای دی مربوطه چشمک میزند

تنظیم کننده های سری LM2596 مدارات مجتمع یکپارچه ای هستند که تمامی مشخصات لازم برای رگولاسیون LINE و LOAD را برای بار تامین میکند . این آی سی در ورژن های مختلف با ولتاژ ثابت 3.3 ولت ، 5 ولت ، 12 ولت و ولتاژ های خروجی متغیر تولید شده است .

برای راه اندازی مدار سوئیچینگ با این آی سی ها قطعات جانبی کمی نیاز خواهید داشت . استفاده از این تنظیم کننده آسان است .

این آی سی دارای جبران ساز فرکانسی و اسیلاتور فرکانس ثابت داخلی است .

این آی سی برای سوئیچینگ در فرکانس 150 کیلو هرتز طراحی شده است . بنا بر این در این تنظیم کننده به نسبت مدار های سوئیچینگ فرکانس پایین تر ، به المانهای فیلترینگ کوچکتری نیاز خواهید داشت .

ویژگی ها
مبدل DC/DC کاهنده ( رگولاتور متغیر)
مجهز به آی سی LM2596
ولتاژ ورودی 4 تا 40 ولت
ولتاژ خروجی 1.25 تا 37 ولت قابل تنظیم با مالتی ترن
ماکزیمم جریان بار پیوسته 2آمپر
توان : 15وات با استفاده از هیت سینک
راندمان بالا
خاموش شدن اتوماتیک مدار با افزایش حرارت
محافظت شده در برابر افزایش جریان
ابعاد فیبر : 56 * 35 میلی متر
نوع فیبر : فایبر گلاس دورو
نوع کانکتور : ترمینال پیچی
تعداد ورودی : یک عدد در 3 سایز مختلف
تعداد خروجی : یک عدد در 3 سایز مختلف
نوع نمایشگر : سون سگمنت
رزولوشن : 3 دیجیت
دمای کاری : حداکثر 50 درجه سانتی گراد
ترتیب پایه ها : طبق چاپ راهنما روی برد
نوع کاربرد محصول : استفاده نیمه صنعتی
سایر قابلیت‌ها : دارای میکروسوئیچ جهت مدیریت نمایشگر

دقت نمایشگر: ±0.1ولت

رنج نمایشگر: 0 تا 40ولت برای دقت عملکرد نمایشگر ولتاژ ورودی بایستی بیش از 4ولت باشد

With voltage meter display,voltage meter error of±0.1V, the range of 0~40V. (note: to ensure that the voltage meter accuracy, please make sure that the input voltage is 4V or more).

Low light touch button switch measurement input or output voltage, and a light show is voltage measurement which road, and keep the last set, even if the power switch on again.

Voltmeter fine-tuning: hold down the button about 1-2S into fine-tuning mode, can remove button on the calibration at this time. (please do not use standby function, usually).

Long press to touch the button for 3 seconds can shut down LED display, touch again, key can open the LED display.Input voltage:4V~40VOutput voltage adjustable range1.25V~37V adjustable (input voltage must be higher than the output voltage is about 1.5V).

Maximum output current can be as high as 3A, normal and stableworking current in 2A.

Low the internal oscillation frequency, 150KHZ belong to the second generation of switch voltage regulator, low consumption, high efficiency.

At present, the switching lights are red.IN+: Input PositiveIN-: Input NegativeOUT+: Output PositiveOUT-: Output Negative
